Ошибка при замене турбины Volkswagen T5 1.9 TDI: обрыв ротора из-за остатков в системе (Видео)

К нам на СТО Centr Turbin Киев клиенты прислали вот такую турбину.

Это турбина автомобиля Volkswagen Т5 1.9 TDI. Также она используется в автомобилях Audi A3 1.9 TDI, Volkswagen Golf V 1.9 TDI, Seat Altea 1.9 TDI и имеет партномера:
У ребят на прошлой турбине был обрыв ротора и они решили купить новую.
После заказа у поставщика, установки и запуска, получили такой результат:

Что мы имеем:

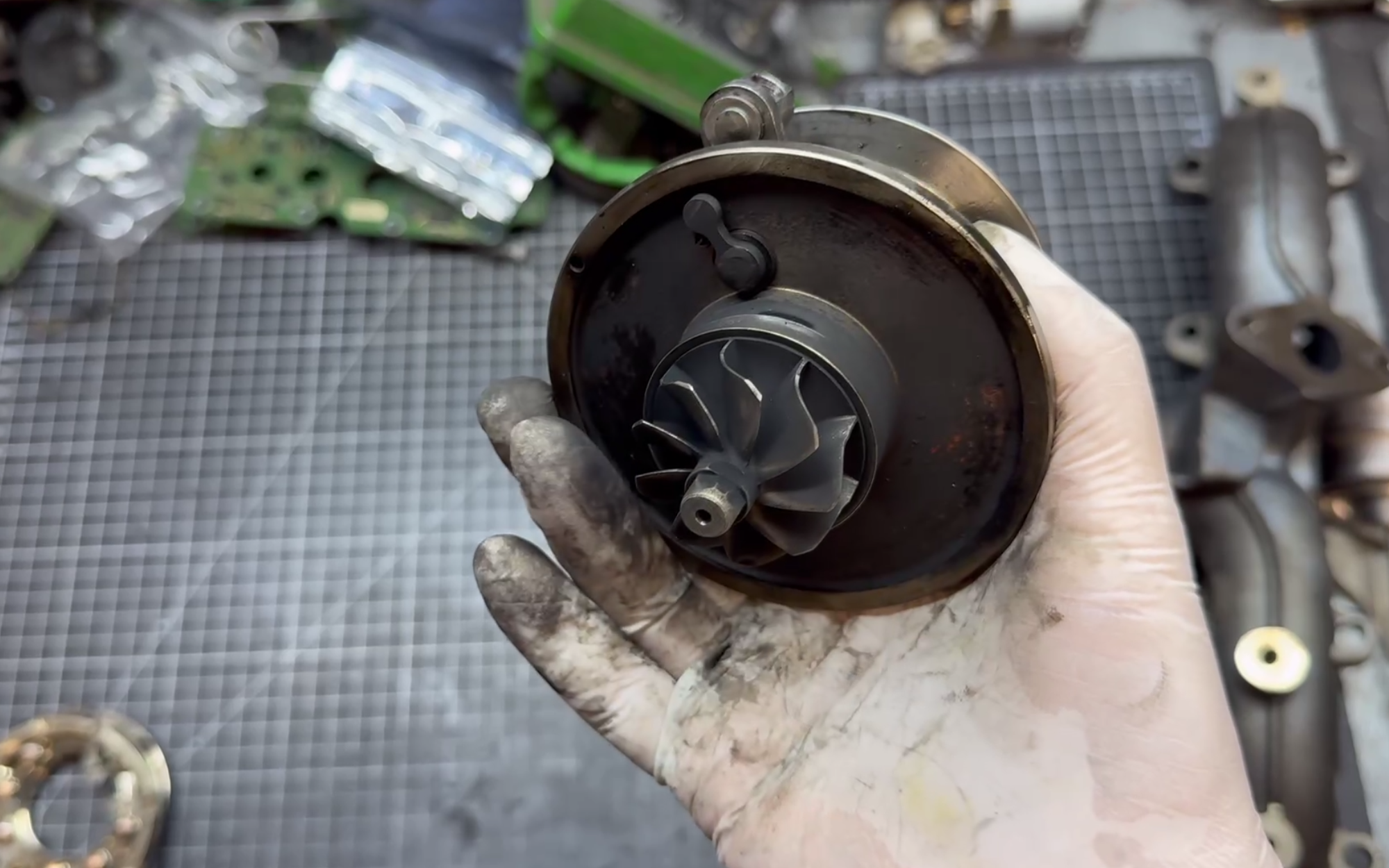

- Картридж остался полностью целым, без внешних или внутренних повреждений.

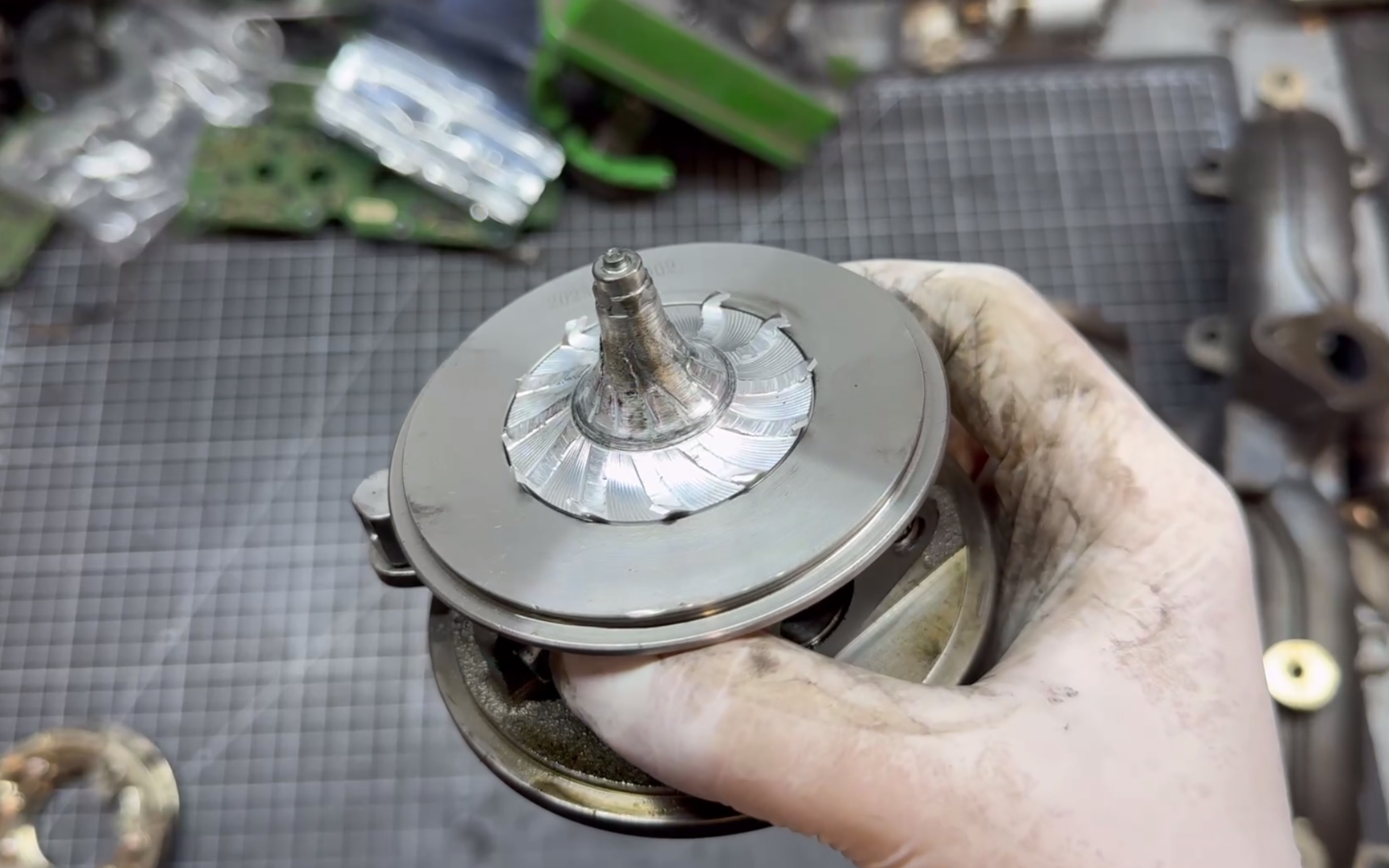

- У турбины оборвало зубья ротора.Связаться с нами
Перед установкой новой турбины автомобиля:
- После обрыва старого ротора не была проведена диагностика впускной системы.
- Не была осуществлена промывка впускного тракта для удаления обломков или остатков металла.
- Не проверены детали впускной системы на предмет повреждений или остатков разрушенной турбины, что может повлечь повторное повреждение новой турбины.

Что и произошло после такой замены, в момент пуска двигателя эти части залетели в новую турбину и сделали вот такую неприятность.
Сама турбина осталась полностью целая, кроме компрессорного колеса.
Турбокомпрессор будет отремонтирован на нашем СТО, однако обращаем ваше внимание на важные требования к обслуживанию двигателя после выхода из строя турбины.
В случае обрыва вала турбокомпрессора или выхода турбины из строя по любой причине, необходимо обязательно провести комплексное техническое обслуживание двигателя:
- Замена моторного масла
- Замена масляного фильтра
- Для отдельных моделей автомобилей - обязательная мойка масляного поддона и очистка маслоприемника
В случае обрыва ротора надо провести диагностику турбины и выявить причину поломки:
- Такая поломка всегда имеет причину (попадание посторонних предметов, разбалансировка, дефицит масла и т.д.), которую необходимо выявить и устранить
- Обязательно провести полную очистку впускной системы от обломков и посторонних частиц, которые могли попасть туда после разрушения крыльчатки
- В случае пренебрежения этим этапом есть высокий риск повторного выхода из строя нового или отремонтированного турбокомпрессора
Просим учесть эти рекомендации во избежание повторных повреждений и обеспечения стабильной работы турбинного агрегата Volkswagen Т5 1.9 TDI .
Этот кейс — наглядное руководство для каждого владельца VW T5, Golf V, Audi A3 и Seat Altea с двигателем 1.9 TDI: замена турбины без промывки впуска и интеркулера — это выброшенные деньги. Чтобы замена прошла правильно, обратитесь к нашим мастерам: мы выполняем замену картриджа по полному протоколу — с промывкой впускного тракта, заменой масла и проверкой маслоподающей трубки. Подробности об обслуживании турбин Volkswagen всего модельного ряда собраны на странице ремонт турбин Volkswagen. Если требуется новая турбина BorgWarner KP39 или другая модификация, в нашем каталоге доступны турбины в сборе и картриджи для T5 с двигателями AXB, AXC, BRS, BRR. Все виды обслуживания турбокомпрессоров — в разделах «Ремонт турбин» и «Услуги». Другие практические кейсы из наших мастерских — в разделе «Полезные материалы».
Не обязательно покупать новую – большинство турбин этой серии восстанавливаем с гарантией. Диагностика и ремонт в собственных цехах: ремонт турбин в Киеве, ремонт турбин в Одессе, ремонт турбин во Львове, ремонт турбин в Николаеве, ремонт турбин в Черкассах, ремонт турбин в Ивано-Франковске. Как проходит ремонт турбины – этапы и цены; из других городов – отправка Новой почтой.
Видеоразбор проблемы
FAQ
Почему картридж новой турбины оказался полностью целым, а компрессорное колесо — разрушенным? Разве не должно быть наоборот?
Именно такая картина и свидетельствует о попадании постороннего предмета (FOD, Foreign Object Damage — повреждение инородным телом), а не об износе или масляном голодании. При дефиците смазки или дисбалансе страдает прежде всего вал картриджа: он перегревается (синеет), изнашиваются подшипники, появляется люфт. В данном кейсе картридж остался нетронутым, так как металлические фрагменты от разрушенного ротора предыдущей турбины находились во впускном тракте. При первом же запуске поток воздуха подхватил их и с огромной скоростью направил в компрессорное колесо. Лопасти разрушаются мгновенно, а вал и подшипники просто не успевают получить термических повреждений.
Где конкретно могли остаться обломки от разрушенной турбины на VW T5 1.9 TDI и почему их сложно найти?
На 1.9 TDI турбина выполнена в едином корпусе с выпускным коллектором, поэтому при обрыве ротора осколки летят в двух направлениях: в катализатор и во впуск. Интеркулер на T5 расположен в передней нижней части, его соты имеют сложную изогнутую структуру. Металлические фрагменты диаметром даже 2–3 мм «застревают» в масляном налете внутри интеркулера и не выпадают при обычном встряхивании. Только многократная промывка спецрастворами с последующей сушкой и продувкой под давлением гарантирует чистоту тракта. Визуальный осмотр через патрубки здесь бесполезен — вы просто не увидите то, что забилось в середину сот.
Что включает правильный протокол подготовки системы перед установкой новой турбины?
Протокол нельзя сокращать, если вы не хотите повторного ремонта через день. Обязательные шаги:
- Полная промывка впуска (от фильтра до коллектора) и интеркулера.
- Проверка герметичности и чистоты маслоподающей трубки (на T5 она часто закоксовывается от высокой температуры коллектора).
- Ревизия патрубков вентиляции картерных газов (ВКГ), которые со временем начинают крошиться изнутри.
- Замена масла и фильтра.
- Проверка чистоты маслоприемника в поддоне. Только после выполнения этой «гигиены» системы можно монтировать восстановленный агрегат.
4. Нужно ли менять масло, если обрыв был механическим, а не из-за смазки?
Да, это обязательное требование. При обрыве ротора микроскопическая металлическая пыль неизбежно попадает в масляный контур через уплотнения картриджа. Эта взвесь настолько мелкая, что частично проходит сквозь масляный фильтр и работает как абразивная паста. При первом же запуске она попадает в прецизионные узлы новой турбины, вызывая ускоренный износ втулок. Замена масла — это самая дешевая страховка для узла стоимостью в несколько сотен долларов.
Турбина 54399880022 на VW T5 1.9 TDI — она взаимозаменяема с другими версиями KP39?
Это семейство турбин BorgWarner KP39 устанавливалось на моторы AXB, AXC, BRS, BRR. Картриджи (CHRA) у них действительно часто идентичны, но корпуса и настройки актуаторов могут отличаться. При подборе замены важно проверять не только партномер, но и код двигателя. Неправильно подобранная модификация может привести к тому, что штуцеры маслоподачи не совпадут по углу наклона, что потребует «колхозинга» трубок, который недопустим для турбокомпрессора.
Можно ли восстановить турбину после такого «пескоструя» или только замена?
В данном случае восстановление абсолютно оправдано. Если дефектовка подтвердила, что корпуса и вал не повреждены, достаточно замены компрессорного колеса и последующей высокоскоростной балансировки на стенде. Это значительно дешевле покупки новой турбины в сборе. Однако важно, чтобы балансировка проводилась в сборе (в виде картриджа), так как ударная нагрузка при попадании обломков могла создать микротрещины, которые выявляются только на рабочих оборотах стенда.
