Колесо компресора турбіни в Україні

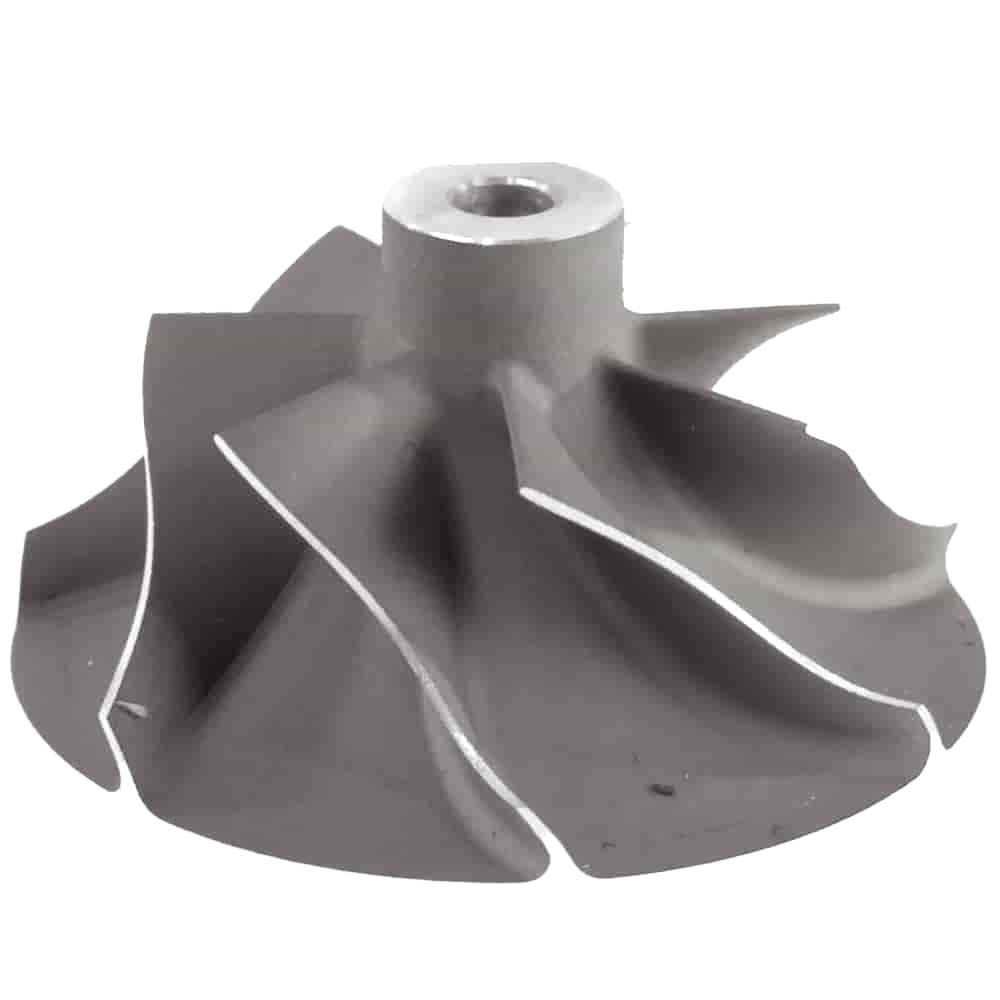

Незважаючи на зовнішню схожість, це дві різні деталі, що працюють на протилежних кінцях валу. Колесо компресора - це «холодна» частина турбіни. Його завдання - захоплювати атмосферне повітря і під тиском нагнітати його в двигун. Крильчатка турбіни («гарячка») — це лопатеве колесо, яке приймає на себе удар розжарених вихлопних газів, змушуючи весь вал обертатися. Вони виготовляються з різних сплавів: компресорне колесо з легкого алюмінію, а турбінне з жароміцного нікелевого сплаву. У нашому каталозі вони розділені, тому що причини їх поломок та артикули завжди індивідуальні.

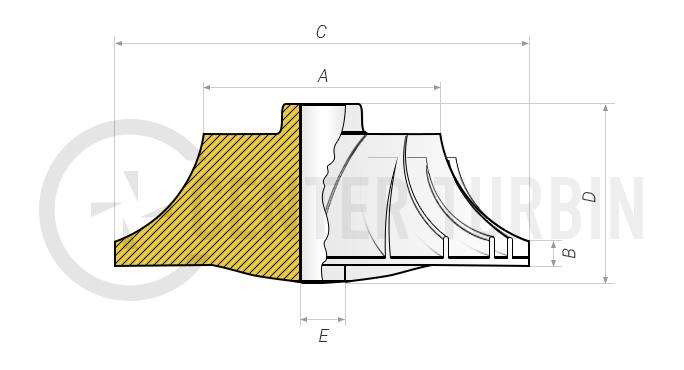

Єдиний надійний спосіб - підбір за артикулом самого турбокомпресора (наприклад, 753420, GT1749V або 53039880110). Колеса відрізняються як зовнішнім діаметром (Inducer/Exducer), а й кількістю лопатей, їх кутом нахилу і типом посадки на вал. Навіть якщо колесо візуально «підходить» за розміром, щонайменше відхилення в аеродинаміці лопатей призведе до помпажу (surge) - явища, при якому потік повітря зривається, викликаючи вібрації, здатні миттєво зруйнувати вузол підшипниковий. Якщо шильдик на турбіні пошкоджено, наші менеджери допоможуть ідентифікувати деталь за параметрами валу та крос-номерами.

Колесо компресора - найвразливіша частина для зовнішнього впливу. Основна причина загибелі лопатей - влучення сторонніх предметів (FOD - Foreign Object Damage). Навіть крихітна піщинка або шматочок старого повітряного фільтра на оборотах 200 000 об/хв перетворюються на «кулю», яка залишає вибоїни на кромках. Якщо ж ви бачите «зализані» або сточені краї лопатей, це вірна ознака осьового люфта: вал змістився, і колесо почало тертися об корпус равлика. Характерний свист, що нагадує звук сирени, зазвичай супроводжує саме такі ушкодження.

Так, заміна колеса компресора — це стандартна та економічно вигідна процедура, якщо сам вал та корпус картриджа не постраждали. Однак тут є критична умова: обов'язкове балансування ротора. Після встановлення нового колеса баланс усієї системи порушується. Без фінішної перевірки на стенді VSR, що імітує робочі навантаження, турбіна вийде з ладу через кілька днів через прогресуючу вібрацію. У Centr Turbin ми виконуємо не лише продаж, а й професійне складання з наданням протоколу балансування.

У нашому каталозі ви знайдете як стандартні колеса литі, так і високотехнологічні серії MFS (Machined From Solid) від бренду E&E-Turbo. Ковані колеса виточуються на ЧПУ-верстатах із цілісного шматка авіаційного алюмінію. Вони легші, міцніші і дозволяють зробити лопаті тоншими і гострішими. Це не тільки підвищує ресурс (стійкість до втоми металу), але й покращує відгук турбіни на педаль газу (знижує турбояму). Для сучасних двигунів з високим тиском наддуву встановлення фрезерованого колеса – це найкращий спосіб підвищити надійність усієї системи.

Геометрія колеса визначає характер наддуву. Наприклад, популярна конфігурація «6+6» (чергування довгих і коротких лопат) забезпечує стабільний потік у всьому діапазоні обертів. Якщо ж ви вирішите поставити колесо зі зміненою кількістю лопатей, це вимагатиме обов'язкового переналаштування блоку керування двигуном (чіп-тюнінгу). Ми рекомендуємо дотримуватися оригінальних параметрів, закладених інженерами Garrett, KKK або IHI, оскільки будь-яка самодіяльність в аеродинаміці холодної частини може призвести до перегріву двигуна або нестабільної роботи на холостому ходу.
